Vakuové upínání najde uplatnění zejména pro upínání plošných, tvarově složitých obrobků při frézování a vrtání. Systém vakuového upínání se skládá se zdroje vakua se zásobníkem a univerzální upínací desky.

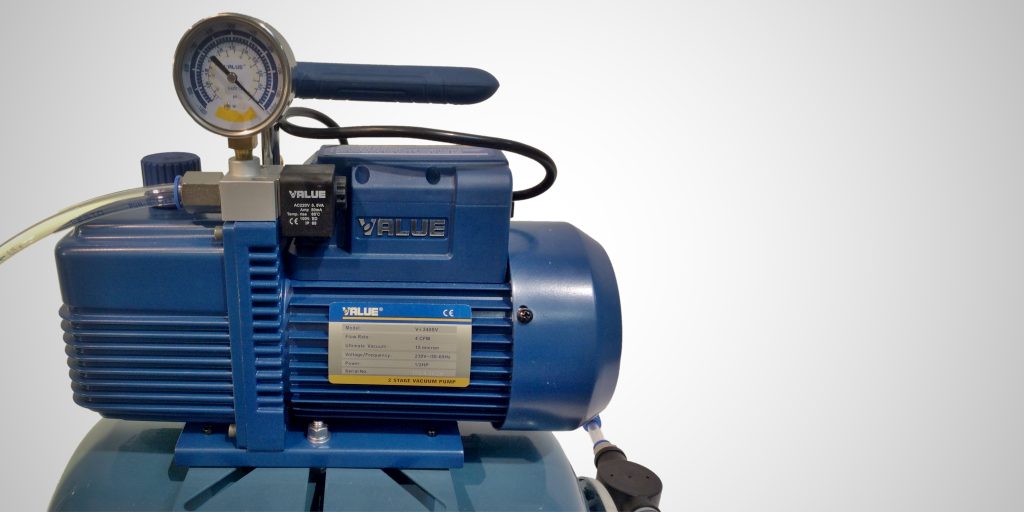

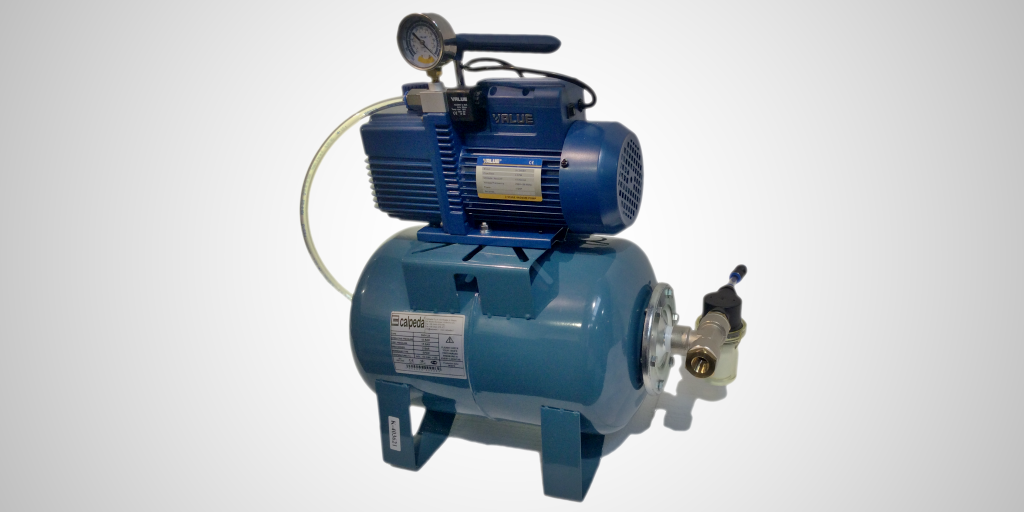

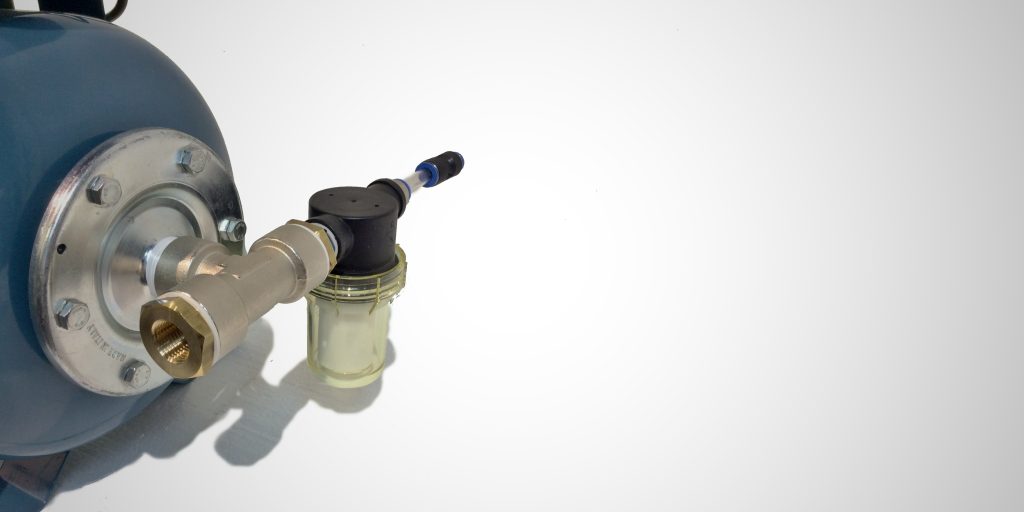

Jako zdroj vakua je použita dvoustupňová olejová vývěva napojená na vzdušník. Systém je opatřen podtlakovým ventilem, který spouští vývěvu pouze při poklesu vakua, což výrazně snižuje nároky na energii a opotřebování vývěvy.

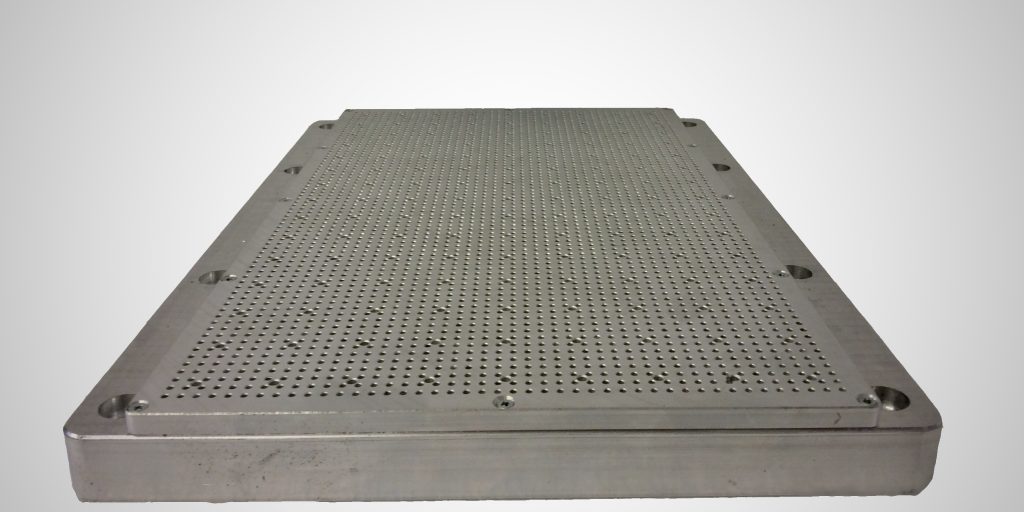

Vakuová deska je vyrobena s vysokou přesností z Al slitiny. Vysoká hustota kanálů umožňuje upnutí i velmi drobných dílců. Upínací plocha je opatřena slepými otvory pro umístění dorazových kolíků. To velmi usnadňuje ustavování dílců. Deska je opatřena ovládacím kohoutem.
Technické parametry agregátu
| popis | hodnota | jednotka |
|---|---|---|
| Kapacita vývěvy | 100 | l/min |
| Max. podtlak | 2×10-1 | Pa |
| Objem zásobníku | 24 | l |
| Motor | 230/ 50/ 350 | VAC/ HZ/ W |
| Hmotnost cca | 20 | kg |
Technické parametry upínací desky
| popis | hodnota | jednotka |
|---|---|---|
| Celkové rozměry | 385 x 280 x 32 | mm |
| Upínací plocha | 385 x 235 | mm |
| Rastr průchozích otvorů | 5 x 5 | mm |
| Rastr otvorů pro dorazové kolíky / průměr | 25 x 25 / 3 | mm |
| Průměr připojovací hadice | 10 | mm |
