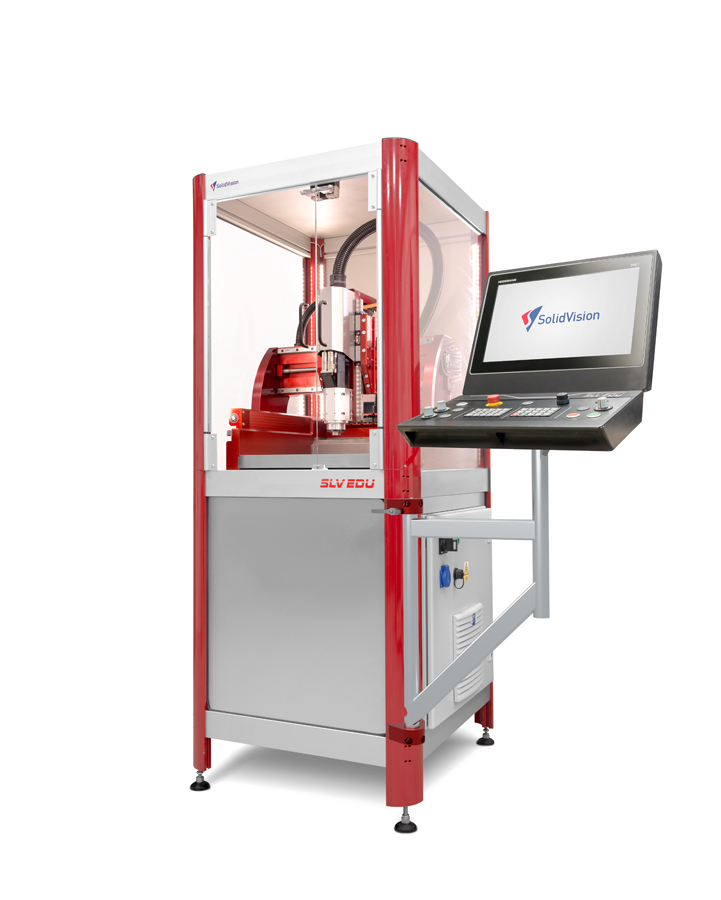

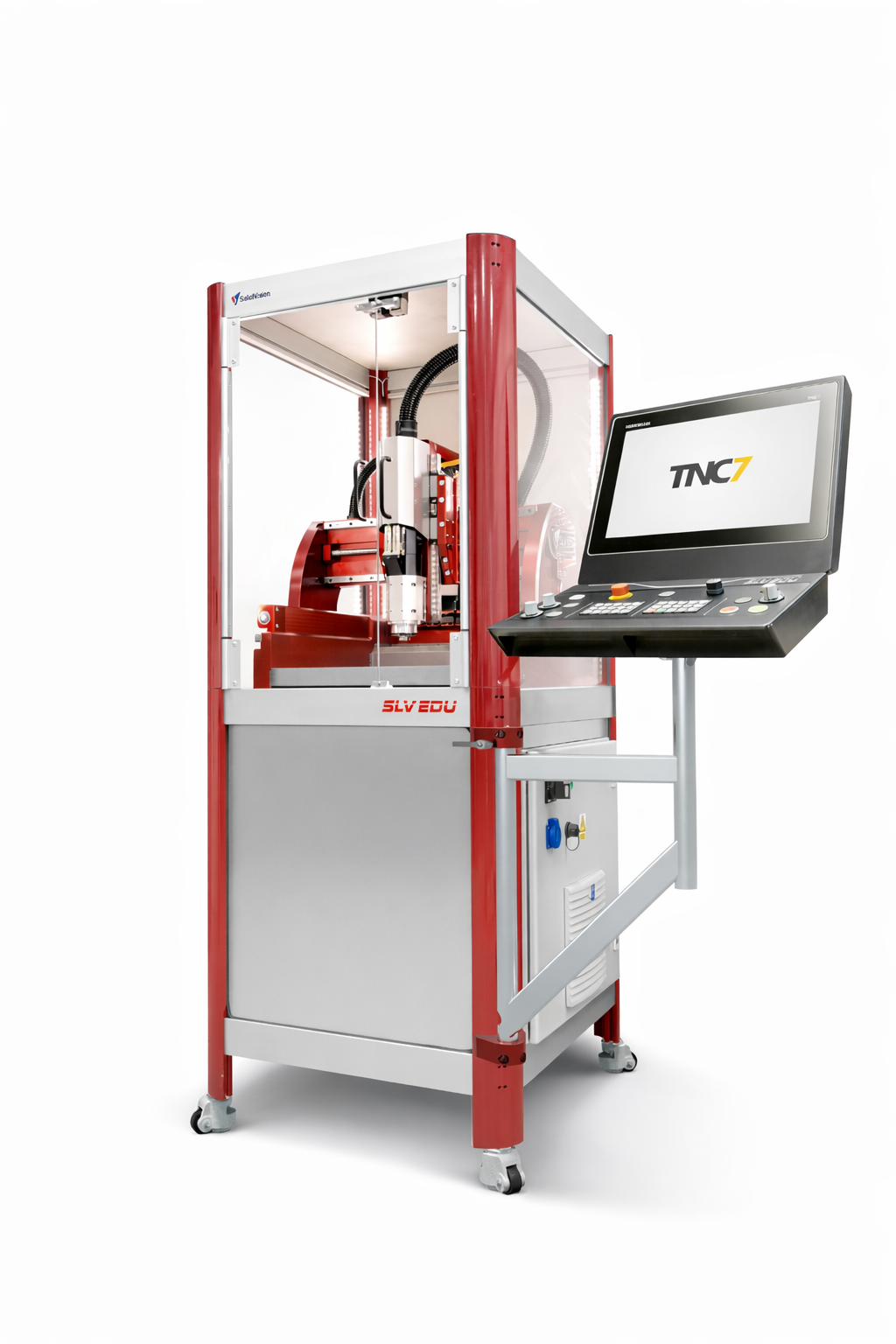

Tří osý portálový obráběcí stroj, vyvinutý po ohromujících výsledcích kvality a velké poptávce při obrábění SLV EDU 3 axis Siemens. Zda neobrábíte tvarově složité dílce a zároveň si potrpí na kvalitě značky Heidenhain, je tento stroj pro Vás tím ideálním. Nechte veškeré své starosti za hlavou a svěřte se do péče nejnovějšího řídícího systému TNC7, který Vám bude dělat neustále příjemnou radost a překvapí Vás zcela novým uživatelským prostředím.
| SLV EDU HEIDENHAIN | jednotka | |
|---|---|---|
| Řídicí systém | TNC7 | |
| Servomotory | TG Drives | |
| Osa X | 1,15 | Nm |
| Osa Y | 1,15 | Nm |
| Osa Z | 1,15 | Nm |
| Rozsah pojezdu | ||
| Osa X - sáně | 365 | mm |
| Osa Y - příčník | 400 | mm |
| Osa Z - vřeteník | 185 | mm |
| Pracovní stůl | ||
| Rozměry | 476 x 400 | mm |
| Upínací systém | Závit M8 v rastru 50 x 50 | mm |
| Polotovar -obrobek | ||
| Materiál polotovaru | AL slitiny, plast, umělé dřevo | |
| Maximální rozměr polotovaru | 400 x 350 x 160 | mm |
| Vřeteno | IMT Eco 80 VA83 | |
| Upínací rozhraní | Upínací kužel ISO20 / BT20 | |
| Výkon (S1 - 100%) / (S6 - 40%) | 1,5 | kW |
| Rozsah otáček | 100 - 24 000 | min-1 |
| Kroutící moment | 0,6 | Nm |
| Min / Max vzálenost vřetene od stolu | 65 / 250 | mm |
| Zásobník nástrojů | ||
| Počet nástrojových lůžek | 9 | ks |
| Posuvy | ||
| Pracovní posuv | 0 - 10 000 | mm/min |
| Rychloposuv | 0 - 10 000 | mm/min |
| Přesnost | ||
| Odměřovací systém | absolutní | |
| Opakovatelná přesnost | +/- 0,005 | mm |
| Geometrická přesnost | +/- 0,05 | mm |
| Rozměry a hmotnosti | ||
| Rozměry stroje základní (V x Š x H) | 2017 x 775 x 1030 | mm |
| Rozměry stroje přepravní (V x Š x H) | 2050 x 1510 x 1200 | mm |
| Rozměry stroje s doplňky (V x Š x H) | 2017 x 1510 x 1030 | mm |
| Hmotnost stroje | 300 | kg |
| Připojení na elektrikou síť * | ||
| Napájení | 400 / 50 (60) | VAC / Hz |
| Příkon | 4,5 | kW |
| Jištění | 3F-16A-C | |
| Přípojení na tlakový vzduch* | ||
| Požadovaný tlak vzduchu na vstup do stroje | 6 - 10 | bar |
| Požadavky na stlačený vzduch | suchý a filtrovaný | |
| Kolísání tlaku | +/- 10 | % |
| Spotřeba vzduchu | 120 | l/min |
| Připojovací šroubení | rychlospojka 1/4" |
