SLV EDU 5axis Siemens

5osá frézka

Základní informace

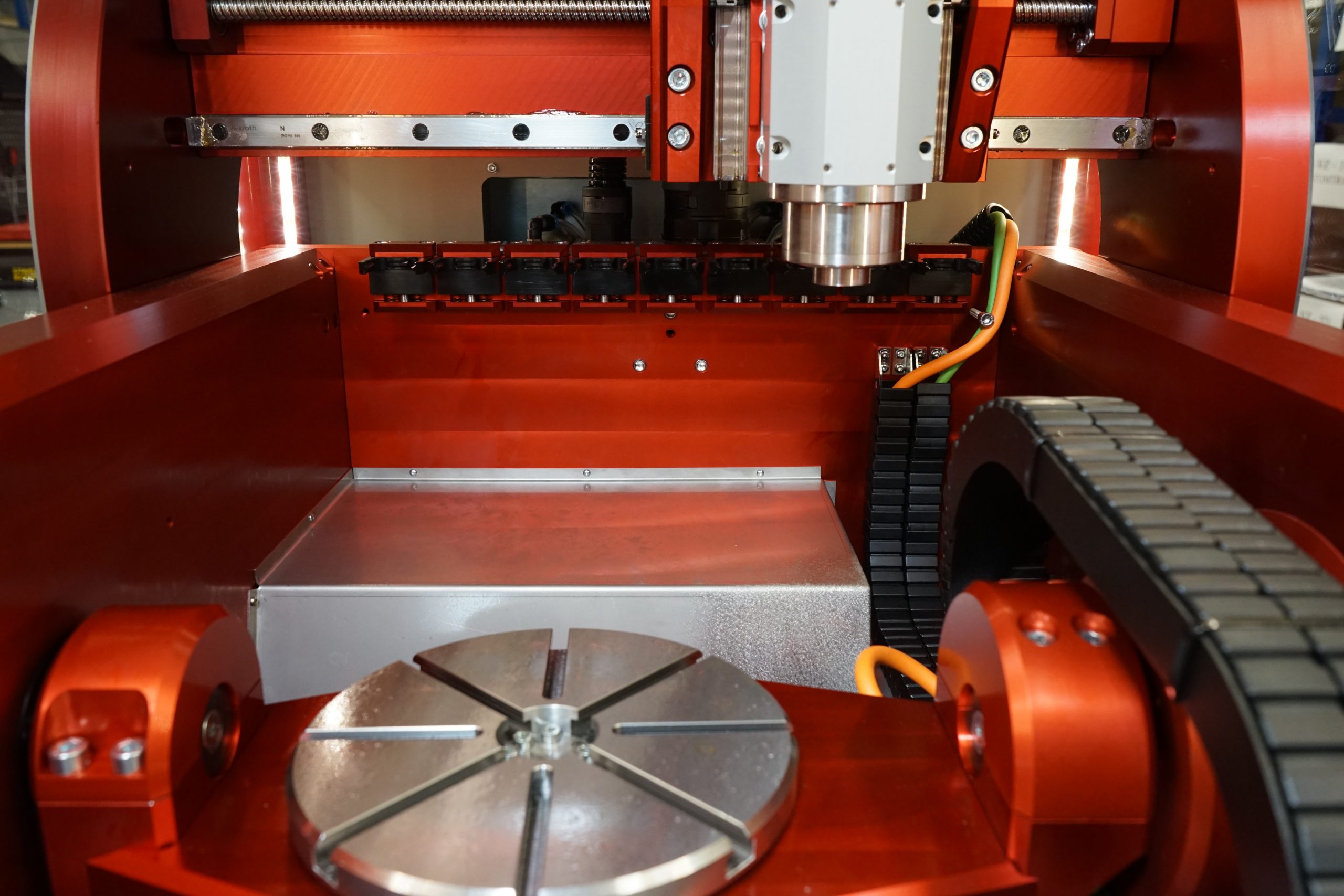

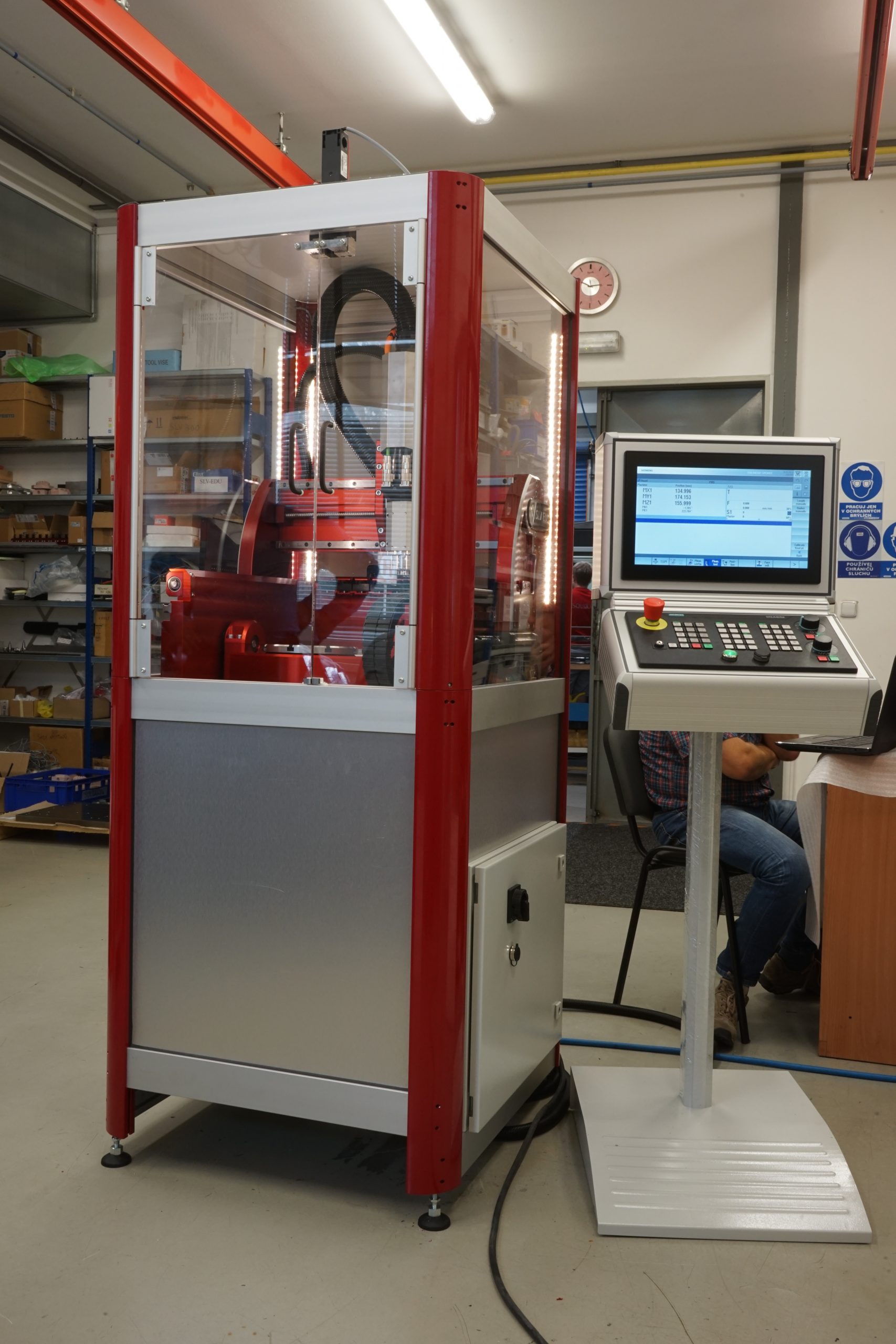

Pěti osý portálový obráběcí stroj, který je určený pro obrábění Al slitin, barevných kovů, dřeva, umělého dřeva, plastů a různých kompozitních materiálů. Díky precizní výrobě a stavbě stroje je SLV EDU 5 axis Siemens vhodný na výrobu tvarově složitých dílců. Najde uplatnění například ve výukovém odvětví, prototypových dílnách, u výrobců elektroniky pro obrábění tištěných spojů, obrábění forem a modelového zařízení. Vysokootáčkové vřeteno IMT s pneumatickým uvolněním nástroje, kuželovou dutinou ISO20/ER16, které umožňují upnutí nástrojů až do průměru 10 mm.

Technická data

	SLV EDU	jednotka

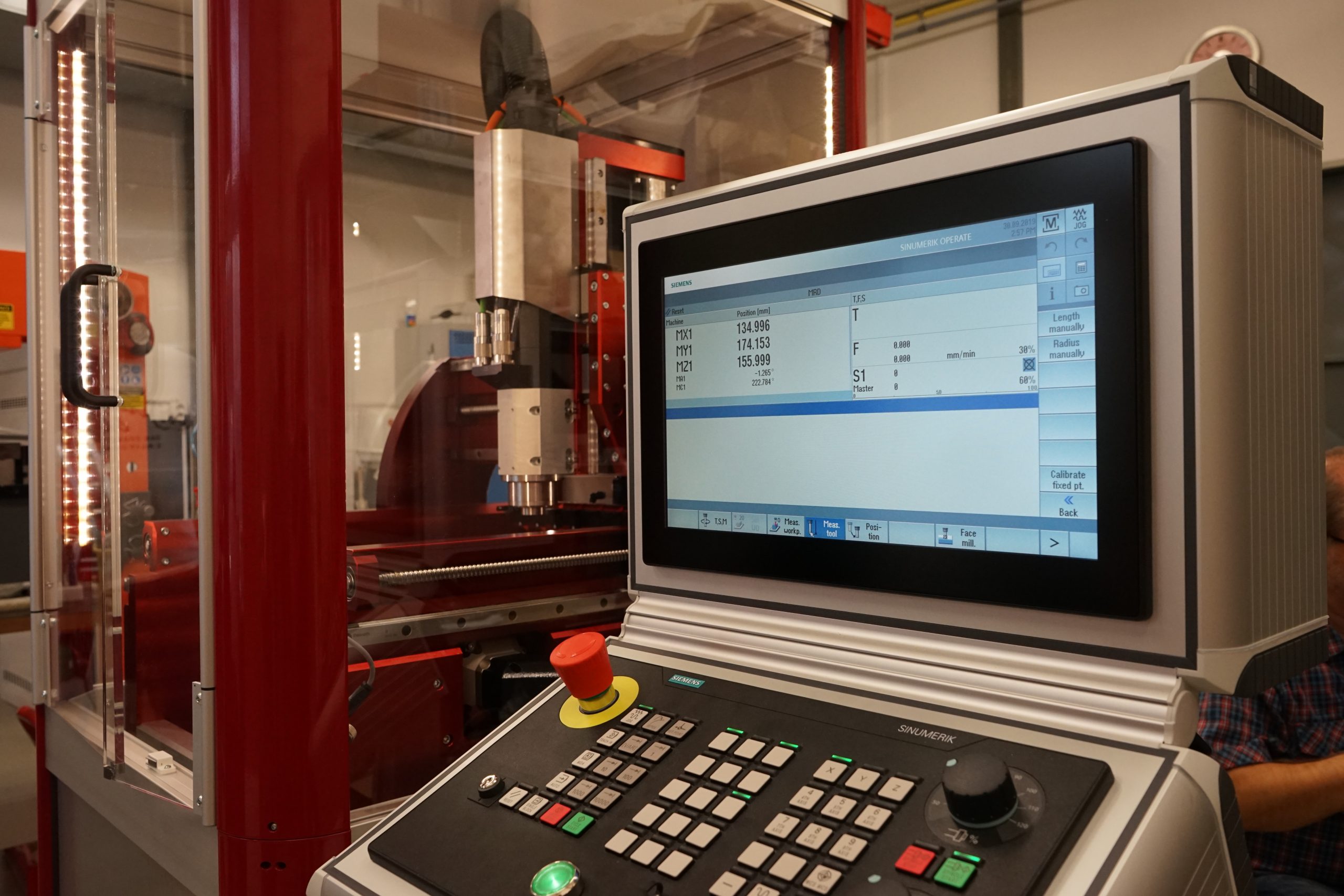

Řídicí systém	Sinumerik ONE
Servomotory	Siemens
Osa X	1,15	Nm
Osa Y	1,15	Nm
Osa Z	1,27	Nm
Osa A	2	Nm
Osa C	2	Nm
Rozsah pojezdu
Osa X - sáně	250	mm
Osa Y - příčník	360	mm
Osa Z - vřeteník	235	mm
Osa A - kolíbka	110/100	+/-°
Osa C - otočný stůl	360	+/-°
Pracovní stůl
Rozměry	⌀200	mm
Upínací systém	T-drážky
Polotovar -obrobek
Materiál polotovaru	AL slitiny, plast, umělé dřevo
Maximální rozměr polotovaru	200 x 200 x 160	mm
Maximální hmotnost polotovaru	10	kg
Vřeteno IMT Eco 80 VA83
Upínací rozhraní	Upínací kužel ISO20 / BT20
Výkon (S1 - 100%) / (S6 - 40%)	1,5	kW
Rozsah otáček	100 - 24 000	min-1
Kroutící moment	0,6	Nm
Min / Max vzálenost vřetene od stolu	15 / 250	mm
Zásobník nástrojů	ATCH - 9
Počet nástrojových lůžek	9	ks
Posuvy
Pracovní posuv	0 - 10 000	mm/min
Rychloposuv	0 - 10 000	mm/min
Přesnost
Odměřovací systém	absolutní
Opakovatelná přesnost	+/- 0,02	mm
Geometrická přesnost	+/- 0,2	mm
Rozměry a hmotnosti
Rozměry stroje základní (V x Š x H)	2013 x 880 x 940	mm
Rozměry stroje přepravní (V x Š x H)	2050 x 1510 x 1200	mm
Rozměry stroje s doplňky (V x Š x H)	2013 x 1500 x 940	mm
Hmotnost stroje	350	kg
Připojení na elektrikou síť *
Napájení	400 V / 50 (60)	VAC / Hz
Příkon	5	kW
Jištění	3 x 16	A
Přípojení na tlakový vzduch*
Požadovaný tlak vzduchu na vstup do stroje	6 - 10	bar
Požadavky na stlačený vzduch	suchý a filtrovaný
Kolísání tlaku	+/- 10	%
Spotřeba vzduchu	120	l/min
Připojovací šroubení	rychlospojka 1/8"

* Zdroj elektrické energie a její přívod do stroje musí zajistit provozovatel stroje.
* Zdroj tlakového vzduchu a jeho přívod do stroje musí zajistit provozovatel stroje.
